有纸记录仪：工业现场数据记录的可靠基石与选型指南
在工业过程自动化与质量控制领域，持续、可靠地记录关键工艺参数是确保生产稳定、追溯问题根源、满足合规要求的基础。有纸记录仪，作为这一领域的经典设备，凭借其直观、物理存档的特性，至今仍在众多严苛或具有法规强制要求的场景中扮演着不可替代的角色。本文将深入解析有纸记录仪的产品原理、核心优势、典型应用场景，并提供专业的选型建议。
什么是有纸记录仪？
有纸记录仪是一种通过机械传动机构，将采集到的温度、压力、流量、液位等过程变量信号，以曲线和/或数据的形式直接、实时地打印在专用记录纸上的自动化仪表。与将数据存储在内部芯片的无纸记录仪不同，有纸记录仪在记录过程中即生成一份不可篡改的物理纸质记录，实现了数据采集与存档的同步完成。
有纸记录仪的核心优势
-
数据记录的直观性与权威性：生成的记录曲线和数据直接呈现在纸张上，无需任何中间设备或软件即可现场查看，视觉直观。这份纸质记录通常被视为原始凭证，在医疗灭菌、食品药品生产、环保监测等需要接受第三方审计或法规检查的领域，具有极高的权威性和法律效力。
-
记录的实时性与不可篡改性：数据一旦打印在记录纸上，便无法被电子手段修改或删除，确保了记录的真实性和连续性。这对于需要严格追溯生产过程、分析故障原因的场景至关重要。
-
高可靠性与环境适应性：其工作原理相对简单，核心是精密的机械走纸机构和热敏或击打式打印头，受电磁干扰、病毒攻击等电子风险影响较小。部分高端型号具备通道隔离功能，能有效抑制现场干扰，保证在复杂工业环境下的稳定运行。
-
操作简便，维护直观：用户无需学习复杂的电脑软件，通过仪表面板即可设置参数、查看实时数据。耗材（记录纸、色带等）更换简单，运行状态一目了然。
-
满足特定行业强制标准：在制药行业的灭菌柜（如F0值计算与记录）、医疗器械消毒、食品高温杀菌、部分化工反应过程等，相关法规和标准明确要求必须使用有纸记录仪或具备同等效力的物理记录方式，以确保过程的可验证性。
有纸记录仪的典型应用场景
- 制药与医疗器械灭菌：用于记录蒸汽灭菌柜的温度、压力和时间，并自动计算并打印F0值（微生物致死率），是GMP认证中的关键设备，为产品无菌保证提供纸质证据。
- 食品饮料加工：应用于巴氏杀菌、高温瞬时灭菌（UHT）、罐头杀菌釜等环节，记录温度-时间曲线，确保杀菌工艺符合标准，保障食品安全。
- 实验室与科研：在需要长期、连续记录实验数据且要求原始记录的场合，如恒温恒湿箱、培养箱、环境试验箱的温度湿度监控。
- 传统工业过程监控：在电力、化工、冶金等行业中，用于记录锅炉温度、压力、流量等关键参数，作为设备运行日志和故障分析的依据。
- 水处理与环保：记录反渗透、超滤等水处理设备的运行压力、流量、电导率等参数，监控系统效能。
如何选择一款合适的有纸记录仪？
选型时需综合考虑以下关键参数：
- 输入通道数与信号类型：根据需监控的工艺点数量确定通道数（常见有1、2、4、6、8、12通道等）。确认仪表是否支持所需的信号类型，如热电偶（K、S、T型等）、热电阻（Pt100）、标准电流（4-20mA）、电压信号等。万能输入型号更具灵活性。
- 记录与打印功能：关注打印分辨率（如0.125mm）、打印速度、是否支持曲线/数据/混合打印。记录纸的宽度和长度也关系到信息量和更换频率。
- 附加功能：
- 报警输出：是否需要继电器触点输出用于超限报警和控制？
- 变送输出：是否需要将测量值转换为标准的4-20mA信号远传？
- 通讯功能：是否需要RS485等通讯接口，将数据上传至上位机系统进行备份或集中监控？
- 配电输出：是否为现场的传感器提供24VDC电源？
- 特殊计算：如灭菌工艺所需的F0值实时计算与记录功能。
- 供电与安装：确认供电电压（220VAC或24VDC）是否符合现场条件。注意仪表的安装尺寸是否为标准的盘装开孔。
- 可靠性与认证：在关键应用领域，应选择品质可靠、符合相关行业标准（如CE认证）的产品。
美控有纸记录仪产品推荐
针对工业现场对可靠数据记录的严苛需求，美控自动化提供了性能稳定、配置灵活的有纸记录仪产品系列。以下是两款具有代表性的产品简介：

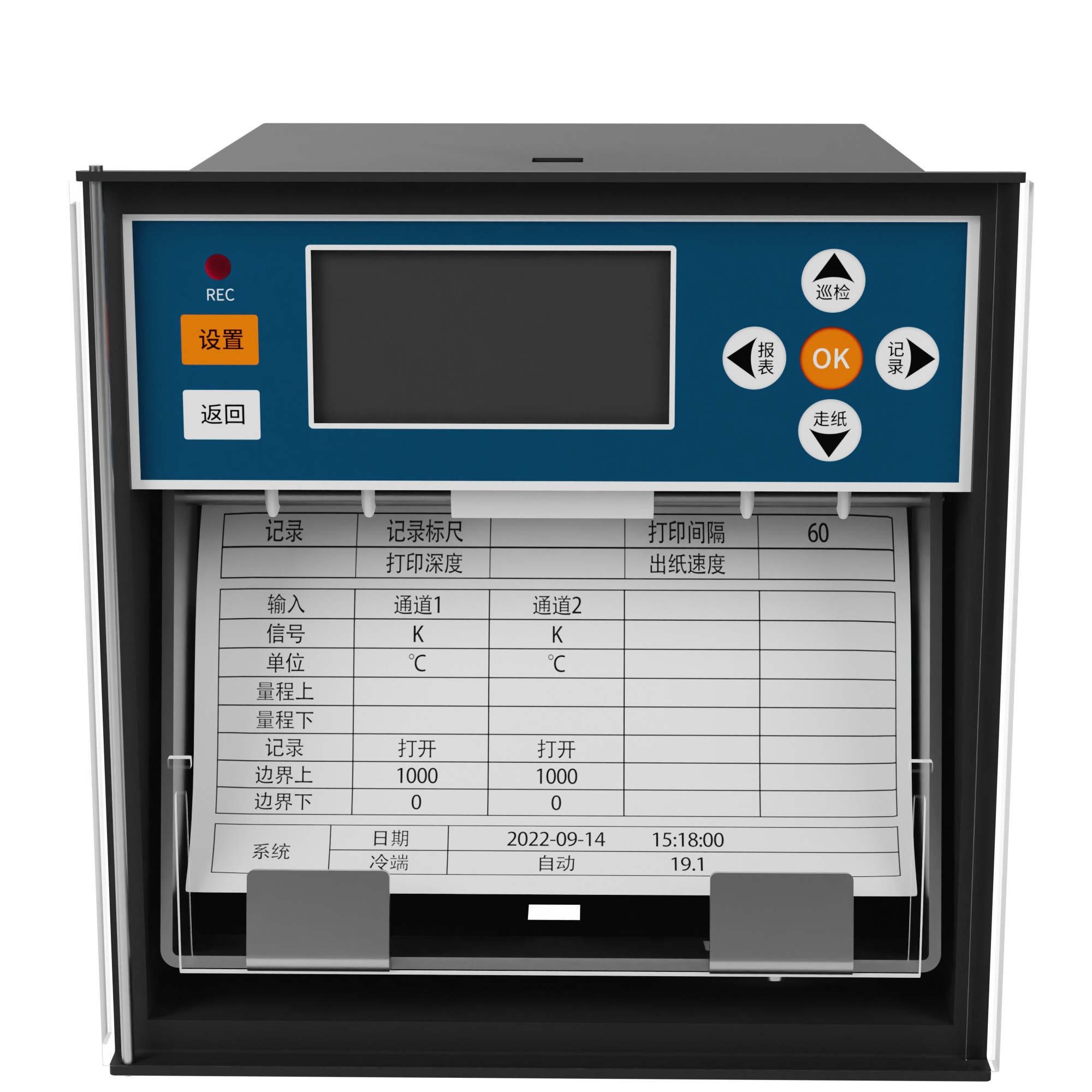

1. 美控 R1200系列有纸记录仪 * 核心特点：采用高清液晶屏与进口热敏打印头，实现无笔墨消耗、无笔位误差的清晰打印。支持最多12通道万能信号输入，兼容电流、电压、热电偶、热电阻等多种信号。具备高达0.125mm的打印分辨率，可实时打印曲线或数据。 * 关键参数： * 输入通道：可选1、2、4、6、8、10、12通道。 * 报警输出：最多支持8路继电器报警输出。 * 变送输出：可选1路、2路或4路4-20mA输出。 * 通讯存储：可选RS485通讯或U盘存储（16G）。 * 配电输出：提供1路24VDC配电（60mA）。 * 特殊功能：可选配F0灭菌值计算与记录功能。 * 供电电源：220VAC或24VDC可选。
2. 美控 R1000系列有纸记录仪 * 核心特点：经典实用的有纸记录仪，满足基本的数据记录与报警需求。结构坚固，操作维护简单。 * 关键参数： * 输入通道：可选1至8通道。 * 报警输出：最多支持6路继电器输出。 * 变送输出：可选1路或2路4-20mA输出。 * 通讯存储：可选RS485通讯或U盘存储（8G）。 * 配电输出：可选1路或2路24VDC配电。 * 特殊功能：可选配F0灭菌功能。
美控有纸记录仪秉承以客户为中心的设计理念，在精度、可靠性、易用性方面精益求精，能够为医疗灭菌、食品加工、实验室及各类工业过程提供值得信赖的数据记录解决方案。
用户常见问题（FAQ）
Q1: 有纸记录仪和无纸记录仪，到底该选哪个？ A1: 选择取决于核心需求。有纸记录仪的核心价值在于其生成的即时物理记录具有法律权威性和防篡改性，特别适用于法规强制要求（如GMP）、需要现场即时存档或审计追溯的场合。无纸记录仪的优势在于数据存储量大、查询分析方便、功能扩展性强（如流量累积、PID控制），且无耗材成本，适合数据需要后期深入处理、远程监控或通道数较多的系统。如果合规性不是首要问题，且追求数据处理的便捷性与智能化，无纸记录仪是更现代的选择。
Q2: 有纸记录仪的记录纸一般能用多久？需要如何保存记录纸？ A2: 记录纸的使用寿命取决于打印间隔（记录密度）和纸卷长度。例如，以1分钟间隔连续记录，一本8米长的标准记录纸大约可使用30天左右。用户应根据记录要求合理设置打印间隔以平衡数据密度和耗材成本。对于已打印的记录纸，应避免高温、潮湿、强光直射及化学腐蚀，将其放置于干燥、阴凉的档案袋或文件柜中保存，以备后续查询。重要记录建议同时进行电子扫描备份。
